Panorama di mercato : Monitor wedge dedicati.

d&b audiotechnik

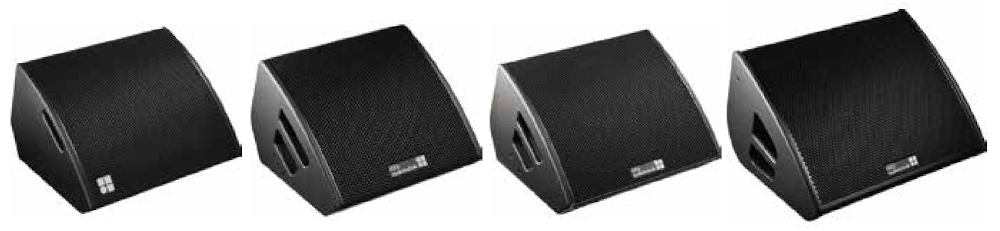

La casa costruttrice tedesca attualmente propone quattro modelli di monitor wedge e, come diversi marchi fra i più blasonati, adotta la filosofia "stacks&racks" cioè viene contemplato l’utilizzo dei diffusori insieme ad amplificatori/processori proprietari in un sistema integrale. I monitor d&b sono, come ci si aspetta, nella fascia più alta in termini di prestazioni.

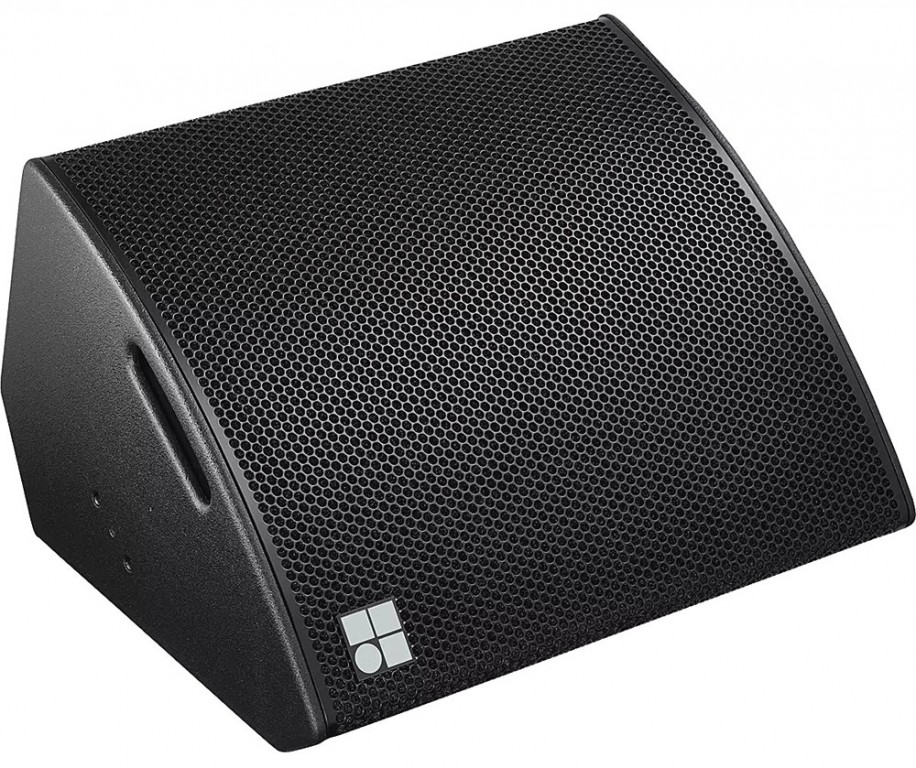

Max2 è l’evoluzione dello storico Max. È un diffusore con crossover passivo a due vie che monta un woofer da 15” per le basse frequenze e un driver a compressione con uscita da 1,4” per le alte frequenze in configurazione coassiale con un unico magnete in ferrite. Produce una diffusione conica a direttività costante di 75°.

M6 è un sistema a due vie che utilizza un woofer da 12” e un driver con uscita da 1,3” caricato a tromba, integrati in un design coassiale che utilizza magneti al neodimio. La tromba a direttività costante fornisce una dispersione di 50°×80° (h×v). Può essere pilotato anche in biamplificazione. Il cabinet può essere utilizzato in posizione verticale come altoparlante PA con una dispersione di 80°×50°.

M4 è essenzialmente un M6 ingrandito che utilizza un cono da 15” per le basse frequenze, con una tromba 50°×70° (h×v) accoppiata al driver. M4 può anche essere utilizzato in biamplificazione o con il crossover passivo interno, oltre che in posizione verticale. Per applicazioni di installazione dedicate, il gruppo del driver può essere ruotato con incrementi di 45°.

Il modello M2, invece, utilizza due trasduttori da 12” per le basse frequenze e un driver con uscita da 1,4” per le acute, pilotati esclusivamente in biamplificazione. Il driver è caricato da una guida d’onda a direttività costante con una dispersione di 45°×60° (h×v) sopra i 600 Hz che, in combinazione con un angolo rispetto al palco di 40° e un potenziale SPL di picco di 143 dB (@1 m), è in grado di coprire un’area del palco molto precisa con una gittata abbastanza profonda.

Tutti i modelli utilizzano pattini per l’appoggio, tutti sono dotati di punti multipli per la sospensione e, a eccezione di M2, incorporano una flangia per il montaggio su palo.

Contatti: d&b audiotechnik


Modello

Max2

M6

M4

M2

Tipo

2-vie coassiale passivo

2-vie coassiale passivo/biamp

2-vie coassiale passivo/biamp

2-vie biamp

Trasduttori LF/HF

15" + driver uscita 1.4"; magete unico ferrite

12" + driver uscita 1.3" e v.c.  3"; magente al Nd

15" +  driver uscita 1.3" e v.c. 3"; magente al Nd

2 x 12" woofer magnete alNd

1 X driver uscita da 1.4"

Impedenza nominale

8 Ω

8 Ω

8 Ω

4 Ω LF / 8 Ω HF

Potenza applicabile

(peak 10 ms)

250/1600 W

400/1600 W

400/1600 W

500 W / 2000 W L / 50 W / 200 W HF

Direttività (h x v)

75° x 75°

50° x 80° rotabile

50° x 70° rotabile

45° x 60°

Risposta in freq. (-5 dB )

55 Hz-20 kHz

65 Hz - 17 kHz

55 Hz - 17 kHz

50 Hz-17 kHz

Max SPL





con D6 (passivo/biamp)

131 dB passivo

132 dB / 133 dB

134 dB / 135 dB


con 10D (passivo/biamp)

131 dB passivo

132 dB / 133 dB

134 dB / 135 dB


con D20 (passivo/biamp)

135 dB  passivo

135 dB / 138 dB

138 dB / 140 dB


con 30D (passivo/biamp)

135 dB  passivo

135 dB / 138 dB

138 dB / 140 dB

143 dB biamp

con D80 (passivo/biamp)

135 dB  passivo

135 dB / 138 dB

138 dB / 140 dB

143 dB biamp

Connettori

2 x NLT4 F/M

Opzionale: 2 x EP5 o 2 x NL4"

2 x NLT4 F/M

Opzionale: 2 x EP5 o 2 x NL4"

2 x NLT4 F/M

Opzionale: 2 x EP5 o 2 x NL4"

2 x NLT4 F/M

Opzionale: 2 x EP5 o 2 x NL8

Dimensioni (AxLxP)

354 x 580 x 496 mm

332 x 486 x 455 mm

363 x 580 x 505 mm

419 x 680 x 560 mm

Peso

23 kg

16 kg

20 kg

38 kg
